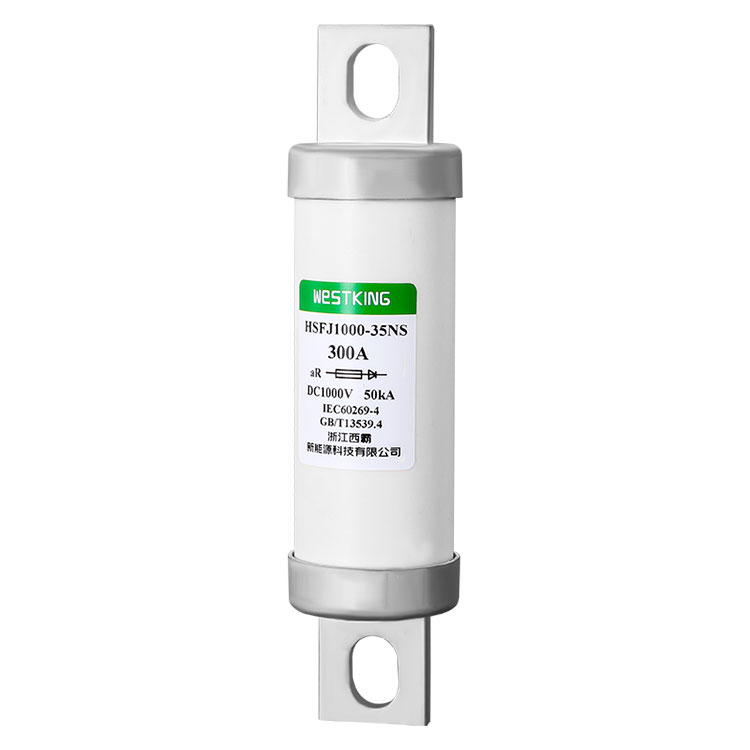

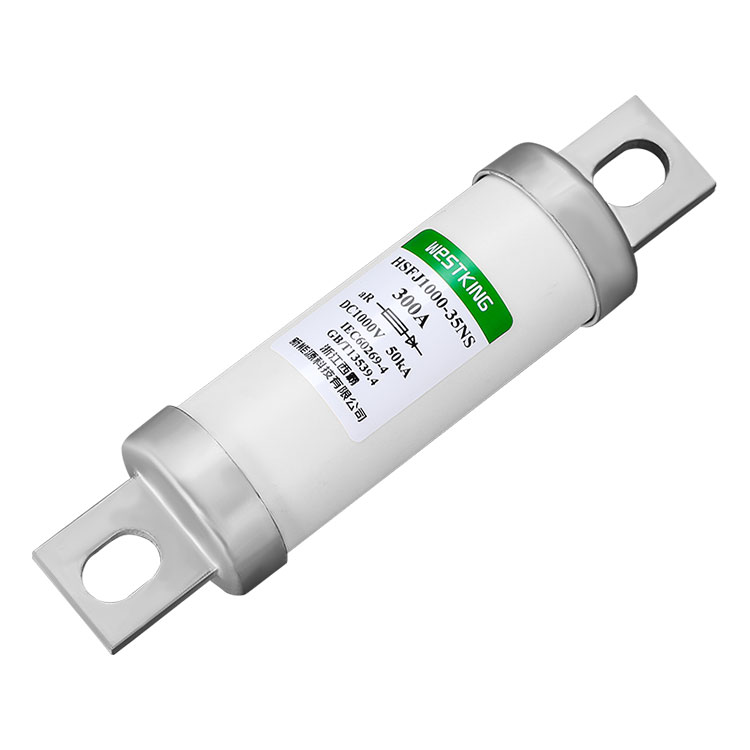

Jednosmerné poistky Westking série HSFJ1000
sú navrhnuté tak, aby poskytovali spoľahlivú ochranu pre rôzne energetické systémy. Tieto poistky sú valcové, rýchlo pôsobiace poistky, ktoré sú spojené skrutkami, vďaka čomu sú vhodné na použitie vo vysokovýkonných aplikáciách. Sú ideálne na ochranu polovodičových zariadení, ako sú meniče, usmerňovače a meniče, ako aj batériových a motorových zariadení. Tieto poistky sa bežne používajú v priemyselných odvetviach, ako sú železničná doprava a nabíjacie stanice, kde je nevyhnutná vysoká úroveň výkonu a spoľahlivosti.
DC poistky série HSFJ1000 od WESTKING sú navrhnuté tak, aby ponúkali celý rad výhod, vrátane rýchlej odozvy, nízkeho nárastu teploty a dobrého antivibračného výkonu. Tieto vlastnosti zaisťujú, že poistky dokážu účinne chrániť napájací systém a k nemu pripojené zariadenia pred skratom a nadprúdom. Poistky sa tiež ľahko inštalujú a udržiavajú, čo z nich robí praktickú voľbu pre rôzne aplikácie.

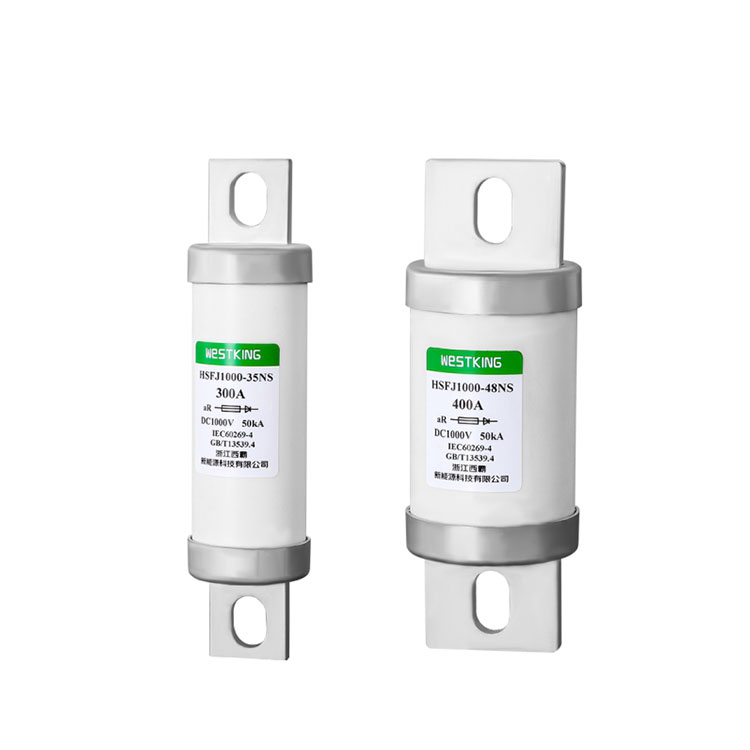

Typ | Menovité napätie | Menovité prúdy |
HSFJ1000-35-NS-(Amp) | 1000VDC/1250VAC | 100A, 150A, 200A, 250A, 300A |

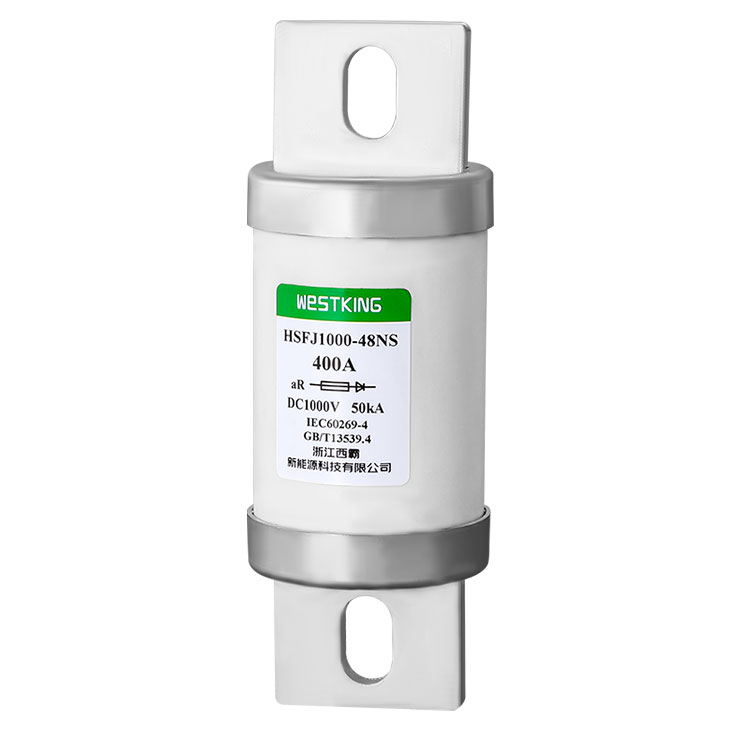

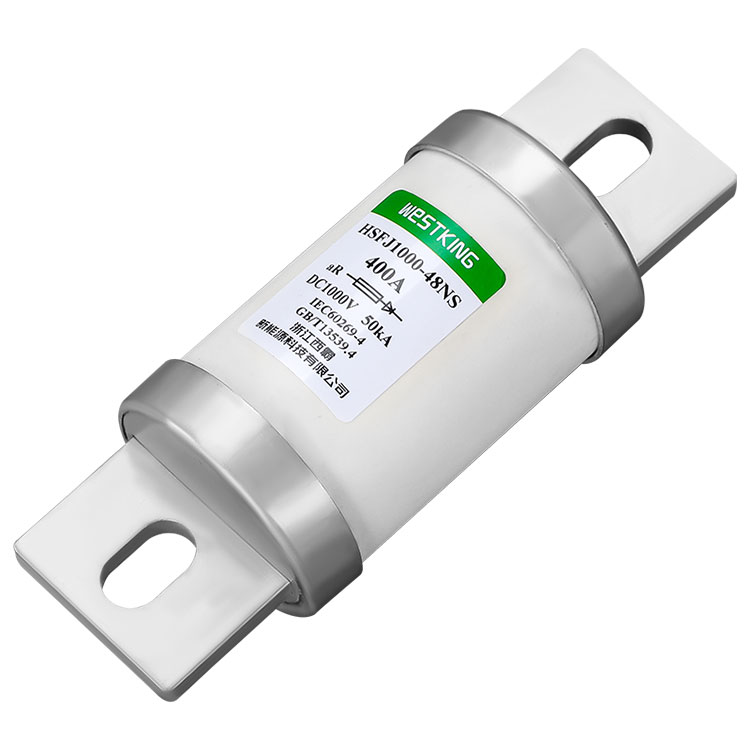

HSFJ1000-48-NS-(Amp) | 1000VDC/1250VAC | 300A, 350A, 400A, 450A, 500A |
Kategória použitia:aR
Menovitá vypínacia schopnosť: 50 kA
IEC/EN 60269-4
V súlade s RoHS
Rýchle prerušenie napájania: Rýchlo pôsobiace poistky poskytujú rýchle ukončenie prúdu, čím sa minimalizujú straty pri nehodách.
Spoľahlivosť: Konštrukcia spojená skrutkami zvyšuje stabilitu a spoľahlivosť v drsnom prostredí.
Jednoduchá inštalácia: Štandardizovaná konštrukcia skrutkových poistiek pre jednoduchú inštaláciu a údržbu.
Široká použiteľnosť: Kompatibilné s rôznymi napájacími zariadeniami vrátane bežných jednosmerných zberníc, meničov/usmerňovačov jednosmerného pohonu, štartérov so zníženým napätím a vysokonapäťových trakčných meničov.
Bezpečnosť: Zabezpečte zariadenie a personál počas porúch.
Environmentálne vedomie: Pri výrobe sa používajú materiály šetrné k životnému prostrediu.
Energetická účinnosť: Vysoká rýchlosť vypínania prispieva k úspore energie.
Séria vysokorýchlostných poistiek WESTKING'S HSFJ1000 v severoamerickom štýle skrutkových spojov je primárne určená na ochranu bežných jednosmerných zberníc, meničov/usmerňovačov jednosmerného pohonu, štartérov so zníženým napätím a vysokonapäťových trakčných meničov.
Tieto poistky hrajú dôležitú úlohu v elektrických systémoch, pretože môžu rýchlo prerušiť napájanie v prípade prúdového preťaženia alebo skratu.
Táto funkcia zaisťuje bezpečnosť zariadení a zabraňuje ich poškodeniu, čím sa stáva nevyhnutnou súčasťou rôznych energetických systémov.
• is09001 iatf16949
Čína
Typ | I2t(A2s) | Strata energie 1,0 palca (w) | Montážna skrutka/krútiaci moment | |
Topenie | Čistenie | |||
HSFJ1000-35-NS-100A | 2400 | 12700 | 18.0 | Namontujte skrutku M10 Odporúčaný montážny moment 20,0 N•m |
HSFJ1000-35-NS-150A | 5100 | 26500 | 28.0 | |
HSFJ1000-35-NS-200A | 16100 | 61500 | 41.0 | |
HSFJ1000-35-NS-250A | 25300 | 115000 | 48.0 | |
HSFJ1000-35-NS-300A | 27000 | 165000 | 53.0 |
Typ | I2t(A2s) | Strata energie 1,0 palca (w) | Montážna skrutka/krútiaci moment | |
Topenie | Čistenie | |||
HSFJ1000-48-NS-300A | 27100 | 16500 | 53.0 | Namontujte skrutku M10 Odporúčaný montážny moment 20,0 N•m |
HSFJ1000-48-NS-350A | 43000 | 232000 | 60.0 | |
HSFJ1000-48-NS-400A | 72000 | 325000 | 65.0 | |
HSFJ1000-48-NS-450A | 79000 | 32000 | 79.0 | |
HSFJ1000-48-NS-500A | 10600 | 370000 | 90.0 |
Teplota okolia:
Normálne prevádzkové podmienky: Maximálna teplota okolia by nemala presiahnuť 40 °C a priemerná 24-hodinová teplota by nemala prekročiť 35 °C. Priemerná teplota nameraná počas celého roka by mala byť nižšia ako táto a minimálna teplota okolia by nemala byť nižšia ako -5 °C.
Prípustné prevádzkové podmienky: -40°C až 85°C.
Nadmorská výška:
Normálne prevádzkové podmienky: Nadmorská výška inštalácie by nemala presiahnuť 2000 m.
Prípustné prevádzkové podmienky: 2000 m až 4500 m.
Atmosférické podmienky:
Normálne prevádzkové podmienky: Čistý vzduch s relatívnou vlhkosťou nepresahujúcou 50% pri 40°C. Pri nižších teplotách je povolená vyššia vlhkosť a občas sa môže vyskytnúť mierna kondenzácia v dôsledku zmien teploty.
Prípustné prevádzkové podmienky: Relatívna vlhkosť nepresahuje 95% bez zjavnej kondenzácie.
Podmienky inštalácie:
WESTKING'S FUSE by mala byť inštalovaná horizontálne alebo vertikálne podľa aktuálnej situácie. Uistite sa, že elektrická vzdialenosť nie je menšia než 8 mm a povrchová vzdialenosť nie je menšia než 10 mm. Podmienky inštalácie sú nasledovné:
a) na miestach bez výraznejších otrasov a nárazových vibrácií;
b) V médiách bez nebezpečenstva výbuchu a neobsahujúcich žiadne plyny alebo prach, ktoré môžu korodovať kovy a ničiť izoláciu;
c) Na miestach bez dažďa, snehu alebo ľadovej invázie.
Balenie a skladovanie:
Balenie: Vnútorná škatuľa z vlnitého papiera, vonkajší kartón s bezpečnostnými značkami proti dažďu, vlhkosti a krehkosti.
Skladovanie: Teplota -40°C až 40°C; relatívna vlhkosť nepresahujúca 70 % pri 40 °C, 80 % pri 30 °C a 90 % pri 20 °C nižšie; vodotesné, vyhýbajte sa kontaktu s tekutou vodou a deformácii v dôsledku absorpcie vlhkosti; ohňovzdorné.
Použitie a údržba:
WESTKING'S FUSE by mal byť pravidelne čistený a udržiavaný špecializovaným personálom, kontrolovať stav upevňovacích prvkov a zaistiť bezpečnú prevádzku. Keď sa poistkový prvok roztaví, vymeňte ho za poistku s rovnakou špecifikáciou a dbajte na odstránenie prachu a iných nečistôt zo základne.
