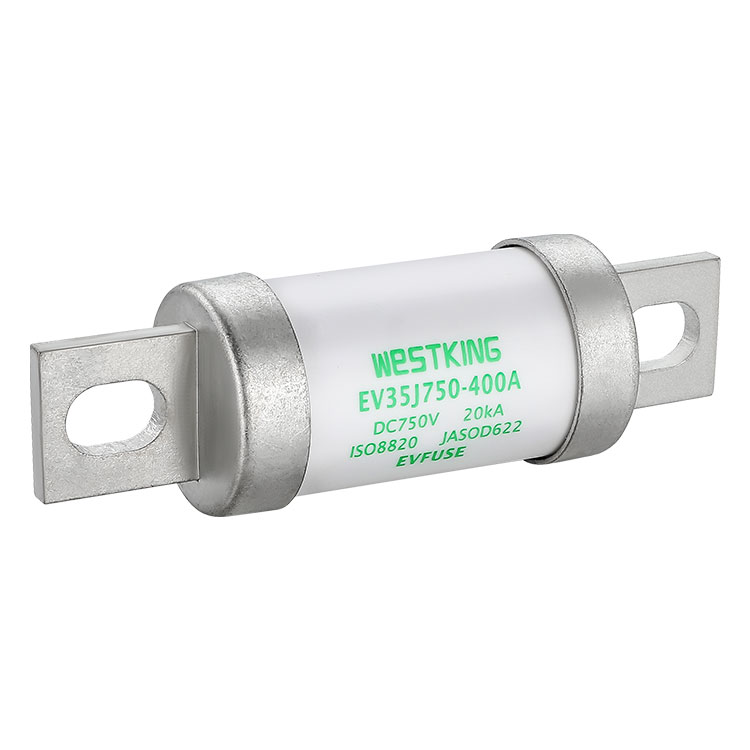

J Poistka EV série 750VDC

S rýchlym vývojom nových energetických elektrických vozidiel, aby sa splnili požiadavky na rýchle nabíjanie a zlepšený dojazd, pracovné napätie sa postupne zvyšuje. Aby sme sa prispôsobili tomuto trendu, WESTKING FUSEJ Poistka EV série 750VDCvýrobcovia neustále optimalizujú technológiu EV FUSE, aby zaistili bezpečnostnú ochranu v podmienkach vysokého napätia.

Odoslať dopyt

Popis produktu



WESTKING Typ J Cestné vozidlá Poistkové vložky sú dostupné v napätí 750 V DC a 750 V DC. Bežne sa používajú ako prvky ochrany hlavného obvodu v PDU s prúdmi v rozsahu od 50A do 600A, vhodné pre rôzne modely vozidiel. WESTKING EV FUSE tiež využíva pokročilé materiály a technológie na zabezpečenie normálnej prevádzky v drsnom prostredí, ako je vysoká teplota, vlhkosť a vibrácie, čím sa zvyšuje bezpečnosť a spoľahlivosť elektrických vozidiel.


J Poistka EV série 750VDCTechnické dáta

Typ Menovité napätie Ohodnotené prúdy
EV28J750 750 V DC 100A-250A
EV35J750 750 V DC 200A-400A
EV48J750 750 V DC 300A-600A
•Kategória využitia: gEV
• Menovitá vypínacia schopnosť: 20 kA
•Časová konštanta: 2 ± 0,5 ms
•Netavný prúd: 1,13 · In
•Teplota okolia : -40 °C ... 125 °C


J Poistka EV série 750VDCPopis materiálu:

1- Poistka je vyrobená z keramiky s vysokou húževnatosťou 95% oxidu hlinitého;

2- Poistkový prvok je vyrobený z dovážaného japonského materiálu a prechádza presným razením.


J Poistka EV série 750VDCPostup výstavby:

1- Kovové medené komponenty sú najskôr nitované a potom znovu zvarené;

2- Vnútorný kremenný piesok zahŕňa exkluzívny proces vytvrdzovania WESTKING, ktorý chráni pred oddelením produktu a striekaním oblúka vyvolaným poruchami linky počas dynamickej prevádzky.


Normy

ISO8820-8

ZÍSKAJTE D622

Vyrobené podľa systému kvality ITAF16949 pre zhodu s automobilovými požiadavkami

V súlade s RoHS

Vyhlásenie REACH je k dispozícii na požiadanie


KĽÚČOVÉ VLASTNOSTI/VÝHODY

Vysoká odolnosť proti nárazovému prúdu

Odoláva drsným jazdným podmienkam

Bezpečné a spoľahlivé fixačné vlastnosti

Dvojitá ochrana proti preťaženiu a skratu

Nízky nárast teploty a spotreba energie, čím sa predlžuje dosah batérie

Vysoká vypínacia schopnosť

Vysoký cyklistický výkon


APLIKÁCIE

Ochrana akumulátora

BDU a PDU

Batériová spojovacia skrinka pre príslušenstvo

TOTO/VŠETKO

Skladovanie elektrickej energie

Nabíjačka batérií

Ochrana balenia superkondenzátorov

Záložná ochrana pre jednosmerné relé / odpojovač / spínač

Bezpečnostné odpojenie údržby (MSD)


Certifikácie

is09001 iatf16949


Pôvod

Čína


Poistky napájania elektrického vozidla 750VDC EV28J750 ochrana akumulátora

Typ I2t(A2s) Strata energie 0,5 palca (w) Cista hmotnost (g)
Topenie Čistenie

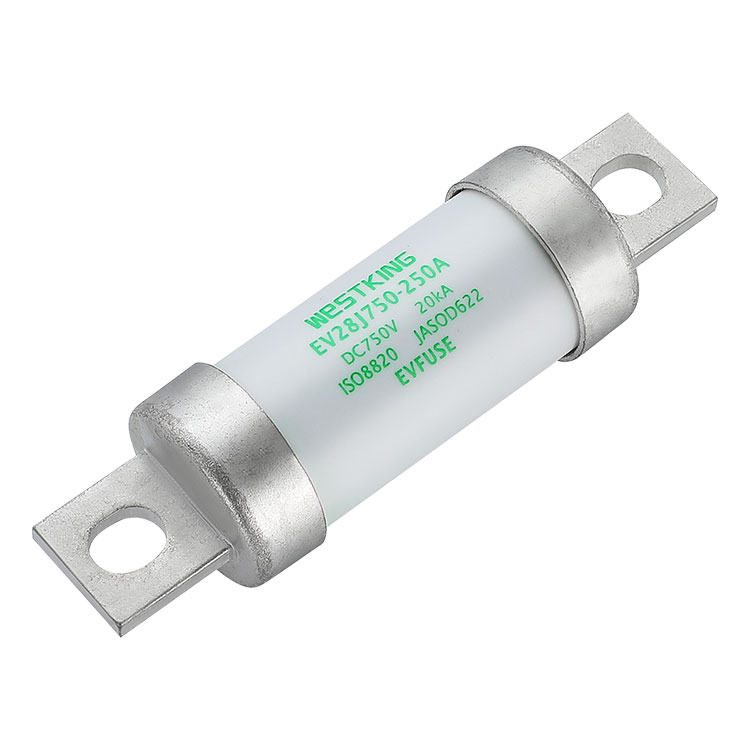

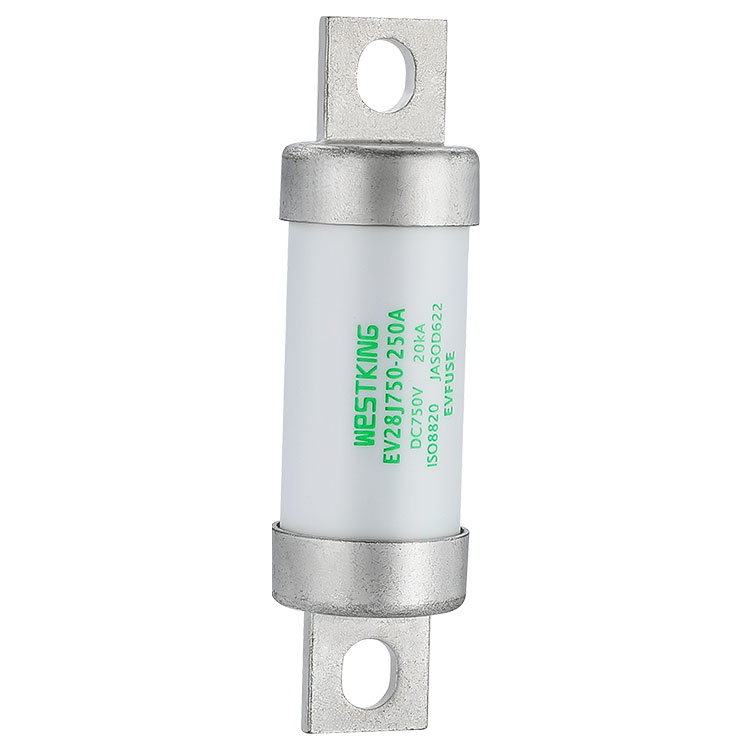

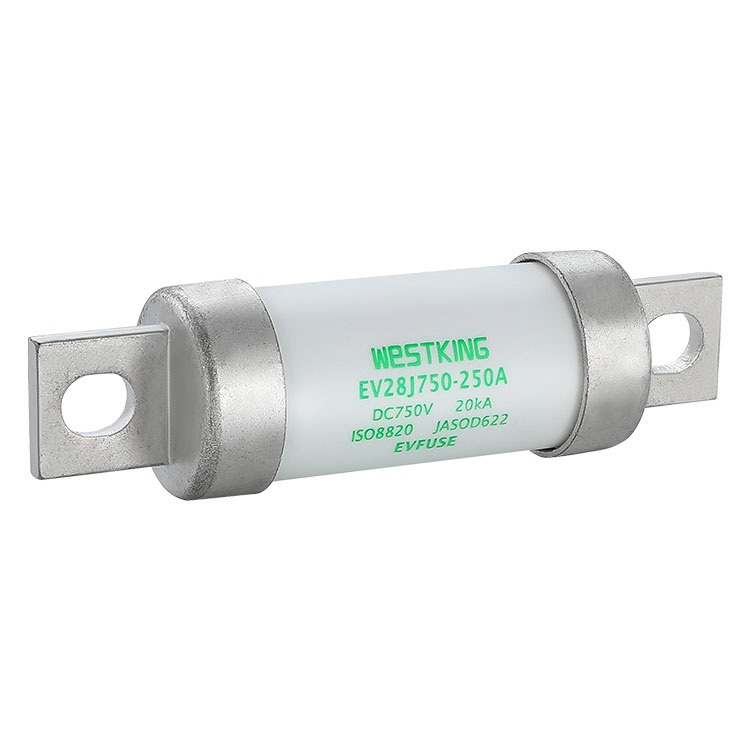

EV28J750-100A 1050 3620 3.20
EV28J750-125A 2200 7400 4.00
EV28J750-150A 3390 10200 4.90
EV28J750-175A 3840 11050 5.70
EV28J750-200A 4300 12800 6.80
EV28J750-250A 5400 15020 7.50


Poistky napájania elektrického vozidla 750VDC EV35J750 ochrana akumulátora

Typ I2t(A2s) Strata energie 0,5 palca (w) Cista hmotnost (g)
Topenie Čistenie

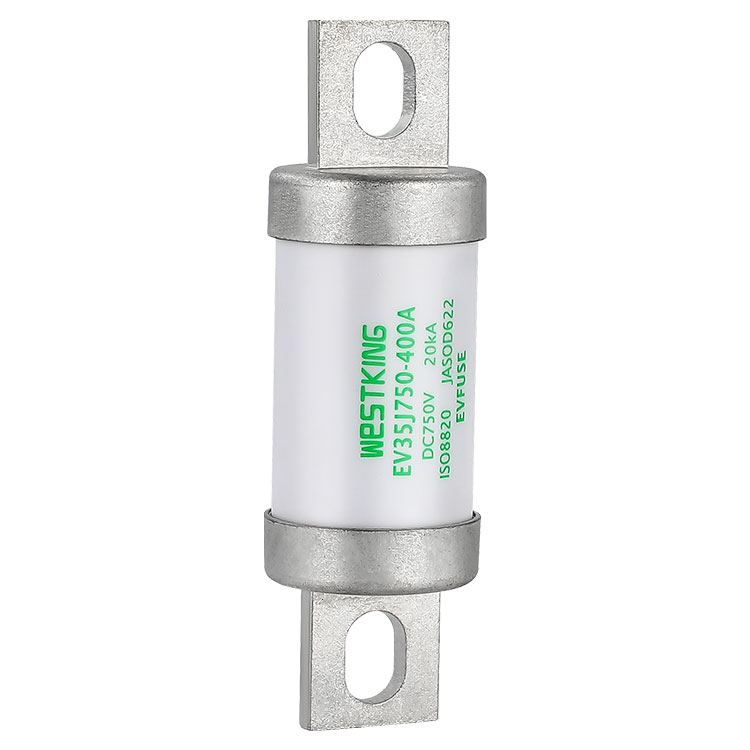

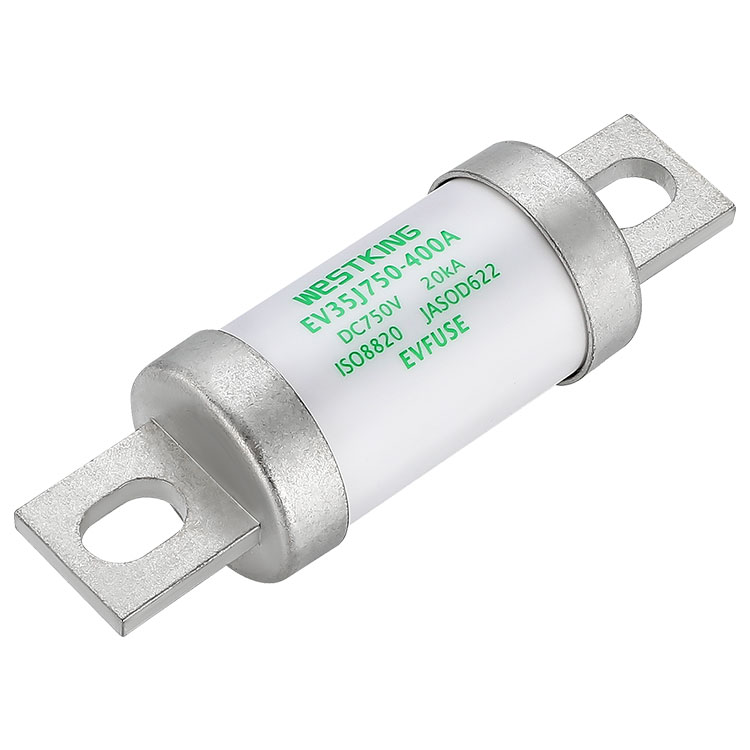

EV35J750﹣200A 3250 27000 6.20
EV35J750﹣250A 6000 48500 6.90
EV35J750﹣300A 7100 60000 7.80
EV35J750﹣350A 11500 90500 8.80
EV35J750﹣400A 15000 110000 10.20


Poistky napájania elektrického vozidla 750VDC EV48J750 ochrana akumulátora

Typ I2t(A2s) Strata energie 0,5 palca (w) Cista hmotnost (g)
Topenie Čistenie

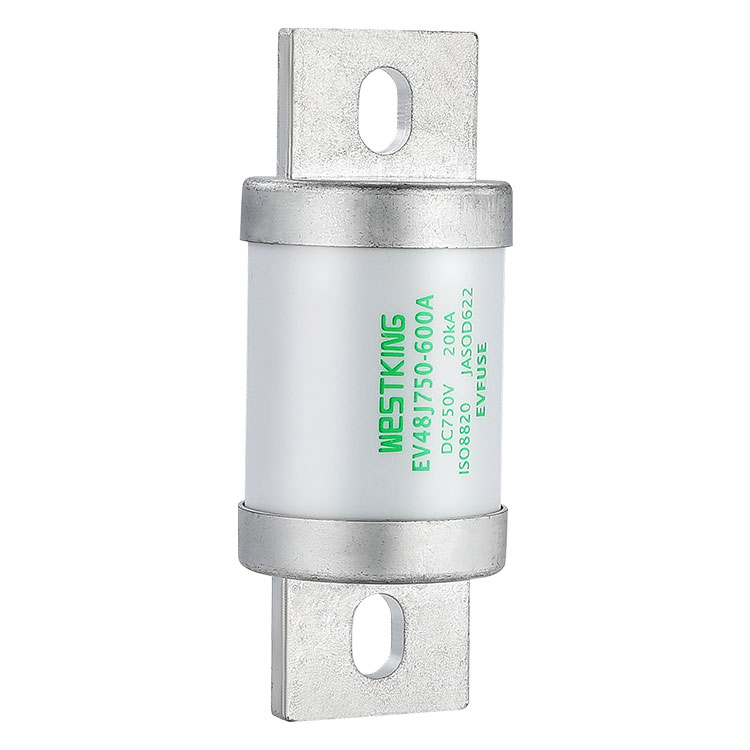

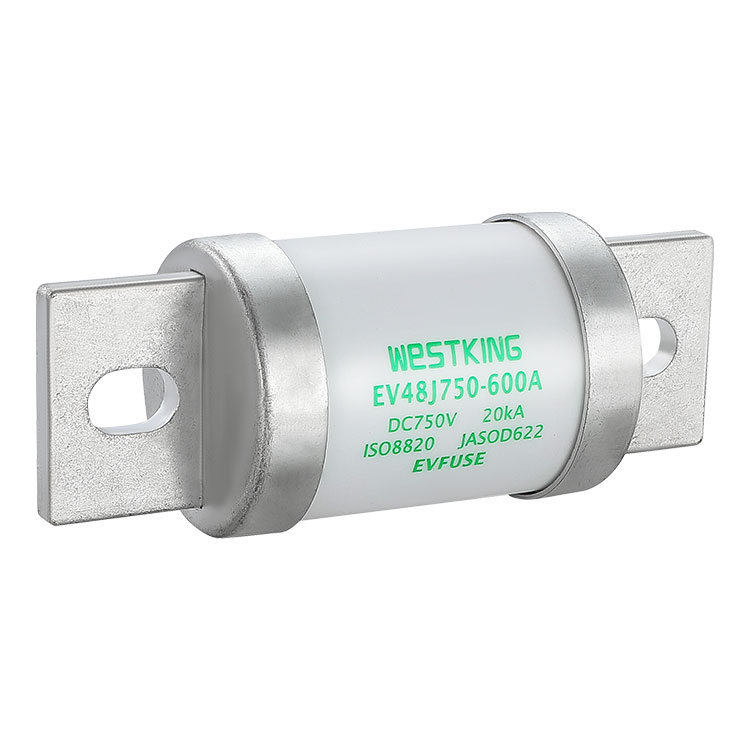

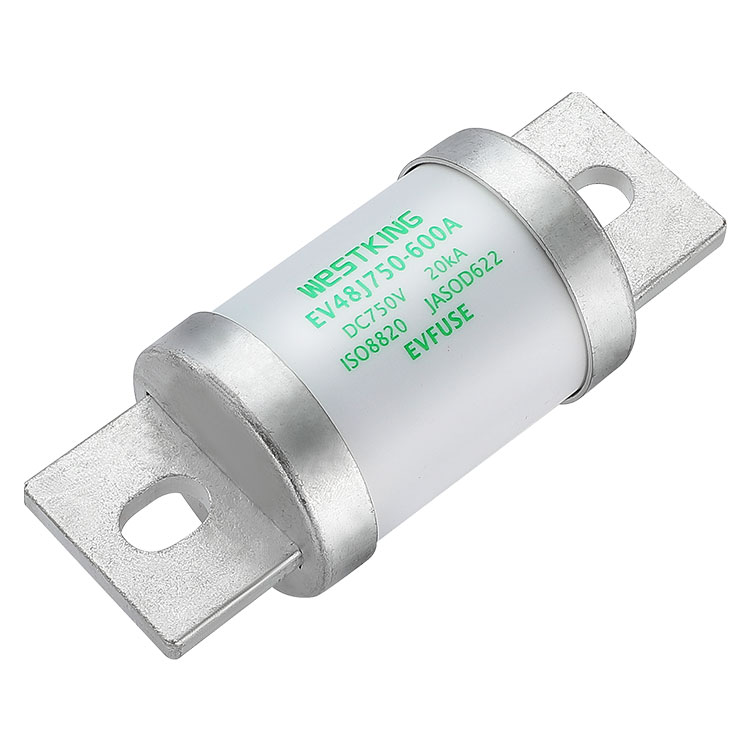

EV48J750-300A 14000 130000 7.25
EV48J750-350A 20000 185000 8.60
EV48J750-400A 25000 240000 10.50
EV48J750-450A 31600 300000 12.60
EV48J750-500A 41300 400000 14.00
EV48J750-550A 51000 500000 15.80
EV48J750-600A 59000 560000 17.50


Charakteristika EV FUSE t-I


graf teplotných korekčných koeficientov


WESTKING J EV Poistka 750VDC Séria Popis:

1.Poistka normálne funguje v teplotnom rozsahu -5°C až 40°C a nie je potrebná žiadna dodatočná korekcia.

2. Prípustné podmienky použitia sú -40°C až 85°C.

3. V rámci povolených podmienok používania si pozrite túto tabuľku.


WESTKING vám predstaví štruktúru AUTOMOTIVE GRADE EVFUSE, ktorá sa výrazne líši od ostatných tovární a je to poistková štruktúra špeciálne navrhnutá pre nové energetické elektromobily.

1-Kovová koncovka a fialové medené nohy sú robustne zaistené nitovaním a opätovným zváraním, aby bola zaručená ich stabilita proti vibráciám.

2-Poistka je vyrobená z keramiky s vysokým obsahom oxidu hlinitého, ktorá je schopná vydržať vystavenie elektrickému oblúku a udržať si svoj tvar pri vysokých teplotách.

3-Poistka je vyrobená z dovážaných japonských zliatinových materiálov, čo zaručuje jej odolnosť voči súčasným kúskom.

4-Médium na zhášanie oblúka je vysoko čistý kremenný piesok, selektívne čistený a spracovaný.

Postup vytvrdzovania vyvinutý spoločnosťou 5-WESTKING sa používa na stuhnutie kremičitého piesku, čím sa zabráni rozštiepeniu poistkového prvku v dôsledku vibrácií a účinne sa zníži intenzita nárazov elektrického oblúka.

6-Pre vnútorné a vonkajšie koncové kryty je implementované zasahovanie, aby sa minimalizoval odpor.
